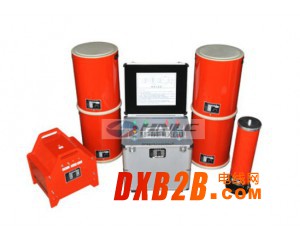

HNXZ系列电容屏电缆交流耐压试验装置产品参数：
额定输出电压 0～130 kV (有效值)及以下
输出频率 20～300Hz
谐振电压波形 正弦波，波形畸变率≤1%
频率调节细度 0.1Hz，不稳定度≤0.01%
工作电源 220V或380V单相市电
HNXZ系列电容屏电缆交流耐压试验装置系列产品配置及适用范围：
产品型号
产品基本配置
变频电源
1台
谐振电抗器
励磁变压器
1台
分压器
1台
适用对象
TLHG-607-44/22
2.5kW
1A/22kV
二台
2.5kVA/1kV
25kV
10KV电缆≤1km
(300m㎡)
TLHG-607-88/22
4KW
2A/22kV
二台
4kVA/1kV
25kV
10KV电缆≤2km
(300m㎡)
兼容10kV开关，变压器等设备
TLHG-607-132/22
6KW
2A/22kV
三台
6kVA/1/3kV
60kV
10KV电缆≤3km
(300m㎡)
35KV电缆≤1km
(300m㎡)
TLHG-607-176/22
8kW
2A/22Kv
四台
8kVA/1/3kV
60kV
10KV电缆≤4km
(300m㎡)
35KV电缆≤1km
(300m㎡)
TLHG-607-220/22
10kW
2.5A/22kV
四台
10kVA/1/3kV
60kV
10KV电缆≤5km
(300m㎡)
35KV电缆≤1.2km
(300m㎡)
TLHG-607-264/22
12kW
2A/22kV
六台
12kVA/1/3kV
60kV
10KV电缆≤6km
(300m㎡)
35KV电缆≤2km
(300m㎡)
TLHG-607-396/22
18kW
3A/22kV
六台
18kVA/1/3kV
60kV
10KV电缆≤8km
(300m㎡)
35K电缆≤2.5km
(300m㎡)
兼容10-35KV开关，变压器等设备
产品别称
变频谐振、电缆交流耐压试验装置、变频串联谐振、串联谐振耐压试验装置、串联谐振试验设备产品特征
1，所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2，设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
3，防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
4，不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭
HNXZ系列电容屏电缆交流耐压试验装置详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家特惠，可定制
