技术参数
1、HNWJB-802数字式继电保护装置交流电流源
单相输出：3×40A
三相并联：120A
上限输出功率：≥450VA/相
各相输出电流幅度、频率和相位可以独立调节
输出精度：0.1A～0.5A：±10mA
0.5A～10A：±0.1%
10A～40A：±0.2%
分辨力 ：0.1A～10A：1mA
10A～40A：10mA
连续输出时间：在0～10A范围内，能连续输出
在10A～20A 范围内，连续输出时间≥60秒
在>20A范围内，连续输出时间≥10秒
2、交流电压源
单相输出：4×120V
上限输出功率：≥60VA/相
四相有共用中性点的电压源；第四路电压可设置为零序电压或任意设置
各相输出幅度、频率、相位可以独立调节
输出精度：1V～5V：±10mV
5V～120V：±0.1%
分 辨 力：1V～10V：1mV
10V～120V：10mV
3、直流电流源
单相输出：-10A～+10A
上限输出功率：≥200VA
输出精度：±0.5A～±1A：±10mA
±1A～±10A：±0.2%
分 辨 力 ：±0.5A～±1A：1mA
±1A～±10A：10mA
4、直流电压源
单相输出：-150V～+150V
上限输出功率：≥100VA
输出精度：±1V～±10V：±10mV
±10V～±150V：±0.2%
分辨率 ：±1V～±10V：1mV
±10V～±150V：10mV
5、交流电压、电流源相位
相角范围：0°～ 360°
相角精度：±0.2°
相角分辨力：0.1°
相关产品
产品特征
1、经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
3、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；配备有外接USB接口，可以方便地进行数据存取和软件维护；
4、采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
5、HNWJB-802数字式继电保护装置可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ～ 40次谐波；
6、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出40A。在输出电流达到40A时，输出功率可达450VA/相以上，波形仍能保证不失真、不削峰；
7、提供各种自动测试软件模块和GPS同步触发试验（选配）等；GPS同步触发误差小于50μS；
8、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
9、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
产品介绍

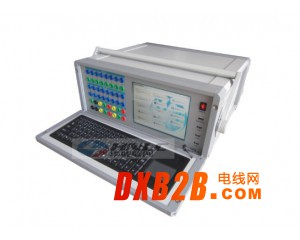

HNWJB-802数字式继电保护装置是在参照我电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
HNWJB-802数字式继电保护装置采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
产品别称
继电保护测试仪、微机继电保护测试仪、微机继保仪 、微机继电保护测试系统、继电保护装置
