产品别称
微机继电保护测试仪、微机继保仪、继电保护测试仪、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置技术参数
1、交流电流源
单相输出：6×30A
六相并联：180A
上限输出功率：≥260VA/相
各相输出电流幅值、频率和相位可以独立调节
输出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.1%
10A～30A：±0.2%
分辨力：
0.1A～10A：5mA
10A～30A：10mA
单相连续输出时间：
在0～5A 范围内，能连续输出
在5A～10A 范围内，连续输出时间 ≥60秒
在10A～20A 范围内，连续输出时间 ≥20秒
在20A～30A 范围内，连续输出时间 ≥5秒
2、HNWJB-1200微机继电保护测量系统直流电压源
单相输出：-150V～+150V
上限输出功率：≥100VA
输出精度：
±1V～±10V：±10mV
±10V～±150V：±0.5%
分辨力：
±1V～±10V：5mV
±10V～±150V：10mV
3、交流电压、电流源角度
相角范围：0°～ 360°
相角精度：±0.2°
相角分辨力：0.1°
4、交流电压、电流源频率
频率范围：1～2000Hz
频率精度：
1Hz～100Hz：±0.001Hz
100Hz～2000Hz：±0.01Hz
频率分辨力：1mHz
能输出2～40次任意幅值的谐波
5、同步性
电压电流同步性 ≤10μS
6、开入量
8路独立开关接点输入，自动识别有源接点的极性。
兼容空接点与15V~250V有源接点。
计时精度：在小于1S时 ≤1mS
7、开出量
4对可编程开关空接点输出。
接点容量：250VDC，0.5A或250VAC，0.5A。
8、供电电源
交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
相关产品
产品介绍

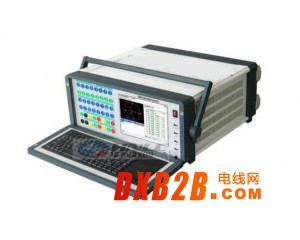

HNWJB-1200微机继电保护测量系统采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，该微机继电保护测试仪自带TFT真彩色LCD显示器和嵌入式微机键盘。
产品特征
1、满足现场所有试验要求。该微机继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美
2、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定
3、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准
4、经典的Windows操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等
5、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃
6、本微机继电保护测试仪采用USB接口直接和PC机通讯，无须任何转接线，方便使用
7、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法
8、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连，实现两台测试仪异地
进行同步对调试验
HNWJB-1200微机继电保护测量系统详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家报价，可定制
